MAPEWRAP C UNI-AX MAPEI
MAPEWRAP C UNI-AX MAPEI to jednokierunkowe maty z włókien węglowych do naprawy elementów żelbetowych uszkodzonych w wyniku działania fizyczno-mechanicznego, w celu odizolowania osiowo obciążonych lub zgiętych elementów betonowych oraz do sejsmicznego wzmocnienia konstrukcji w strefach trzęsień ziemi.
Przykłady zastosowania
- Naprawa, konserwacja i statyczna modernizacja uszkodzonych konstrukcji, gdzie absolutnie konieczne jest wzmocnienie wytrzymałości na rozciąganie sekcji.
- Zamknięcie osiowo obciążonych lub uszkodzonych elementów betonowych (kolumn, mostów, kominów) w celu poprawy plastyczności i nośności.
- Wzmocnienie sejsmiczne i odtworzenie konstrukcji sklepionych bez zwiększania masy sejsmicznej i bez niebezpieczeństwa przesączania się cieczy w kierunku wewnętrznej powierzchni łuku.
- Naprawa konstrukcji uszkodzonych przez ogień.
- Wzmocnienie elementów nośnych w budynkach, które zostały zrestrukturyzowane z powodów architektonicznych lub zmiany przeznaczenia.
- Wzmocnienie sejsmiczne budynków przemysłowych wykonanych z betonu zbrojonego.
WŁAŚCIWOŚCI TECHNICZNE
MapeWrap C UNI-AX to jednokierunkowe tkaniny z włókna węglowego charakteryzujące się odpowiednio wysokim modułem sprężystości (252 000 ± 2% N / mm²) i wysoką wytrzymałością na rozciąganie. Mogą być układane przy użyciu dwóch różnych technik:
– „mokrego systemu”,
– „suchy system”,
stosując następujący zakres żywic epoksydowych:
– MapeWrap Primer 1, wzmacniający do obróbki podłoża.
– MapeWrap 11 i MapeWrap 12, wygładzające związki w celu wygładzenia wszelkich szorstkich obszarów lub uszczelnienia porowatych powierzchni (MapeWrap 12 ma dłuższą obrabialność).
– MapeWrap 21, impregnat do tkanin metodą „mokrego systemu”.
– MapeWrap 31, środek impregnujący do tkanin w „systemie suchym”.
Produkty wiążące z serii MapeWrap System odpowiadają zasadom określonym w EN 1504-9 („Produkty i systemy do ochrony i naprawy konstrukcji betonowych: definicje, wymagania, kontrola jakości i ocena zgodności Ogólne zasady użytkowania i stosowania systemów”), oraz minimalne wymagania dla EN 1504-4 („Łączenie strukturalne”).
Stosując „mokry system”, materiał MapeWrap ręcznie zanurza się w MapeWrap 21 bezpośrednio przed umieszczeniem na powierzchni.
W przypadku stosowania „suchego systemu” suchą tkaninę umieszcza się bezpośrednio na warstwie MapeWrap 31, która została nałożona na element betonowy, który wymaga wzmocnienia.
Aby spełnić szeroką gamę wymagań projektowych, MapeWrap C UNI-AX produkowany jest w dwóch różnych masach (300 i 600 g / m²), a każda waga jest dostępna w różnych szerokościach (10 cm, 20 cm i 40 cm), wskazanych odpowiednio w następujący sposób: – MapeWrap C UNI-AX 300: ME = 252 000 ± 2% N / mm2; – MapeWrap C UNI-AX 600: M.E. = 252000 ± 2% N / mm2.
DANE TECHNICZNE
Waga: 300-600 g/m².
Obliczeniowa grubość maty: 0,166-0,333 mm.
Wytrzymałość na rozciąganie: 4,830 N/mm².
Moduł sprężystości przy rozciąganiu: 230 GPa.
Wydłużenie przy zerwaniu: 2%.
Szerokość: 10, 20, 40 cm.

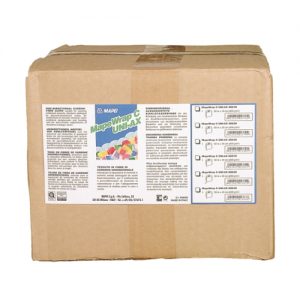

Opakowania: pudełka zawierające rolki o długości 50 m MAPEWRAP C UNI-AX produkowane w dwóch gęstościach, odpowiednio 300 i 600 g/m2 oraz szerokościach od 100 do 400 mm.
ZALECENIA
Wszyscy pracownicy muszą nosić rękawice, maski na rozpuszczalniki i okulary ochronne.
ZALETY
Charakterystyka mechaniczna i trwałość systemu kompozytowego MapeWrap C UNI-AX z włókna węglowego została potwierdzona przez amerykański instytut ICC-ES (międzynarodowy serwis oceny kodów QR) w różnych warunkach środowiskowych i osiągnął raport ESR-3499. Ze względu na swoją wyjątkową lekkość, tkaniny z serii MapeWrap C UNI-AX są mniej pracochłonne niż konwencjonalne technologie (beton plaquè). Dzięki „systemowi mokremu” (i za pomocą maszyny, która wspomaga proces impregnacji) lub „układowi suchego”, aplikacja jest wykonywana w bardzo krótkim czasie i często bez przestojów konstrukcji. W przeciwieństwie do metody platerowania płytami stalowymi (metoda betonu plaquè), zastosowanie tkaniny MapeWrap C UNI-AX dostosuje się do wszelkich konturów elementu, który wymaga naprawy. Nie wymaga czasowego wzmocnienia podczas umieszczania i usuwa wszelkie ryzyko korozji zastosowanego zbrojenia.
WYTYCZNE STOSOWANIA
Przygotowanie podłoża
Powierzchnia, na którą będą nakładane tkaniny MapeWrap C UNI-AX musi być idealnie czysta, sucha i mechanicznie wytrzymała. W przypadku konstrukcji murowanych, usuń wszystkie kruszące się lub luźne części oraz wszelkie elementy, które mogą zostać odłączone przed związaniem tkanin i, w razie potrzeby, wyrównaj powierzchnię, nakładając warstwę Planitop HDM lub Planitop HDM Maxi. W przypadku nakładania na struktury z betonu dźwiękowego, piaskować powierzchnię w celu usunięcia wszelkich śladów pozostałości po zlepianiu, lakieru, lakieru i mleczka cementowego.
W przypadku pogorszenia jakości betonu należy usunąć uszkodzone części ręcznie lub pneumatycznie przez udar klapowy lub hydro-wertykalowanie. Oczyść metalowe wzmocnienie i usuń wszelkie ślady rdzy. Usunąć wszelkie ślady rdzy z prętów zbrojeniowych i zabezpieczyć je za pomocą Mapefer, dwuskładnikowej antykorozyjnej zaprawy cementowej lub Mapefer 1K, jednoskładnikowej zaprawy cementowej (proszę zapoznać się z odpowiednią Kartą Techniczną dla każdego produktu dla procedur aplikacyjnych).
Napraw betonowe powierzchnie za pomocą produktów z gamy Mapegrout. Zaczekaj co najmniej trzy tygodnie przed nałożeniem MapeWrap C UNI-AX. Jeśli zbrojenie należy wykonać natychmiast, naprawić za pomocą Adesilex PG1 lub Adesilex PG2 lub Mapefloor EP19. Uszczelnij wszelkie pęknięcia powierzchni poprzez wstrzyknięcie Epojet (odpowiednie, jeśli pęknięcia są suche lub lekko wilgotne) lub Foamjet T lub Foamjet F (odpowiednie, jeśli pęknięcia są mokre lub z infiltracjami wody).
Wszystkie ostre krawędzie elementów betonowych (na przykład belek lub słupów), które muszą być owinięte za pomocą MapeWrap C UNI-AX, muszą zostać wygładzone młotkiem wyburzeniowym lub dowolnym innym odpowiednim sposobem. Zaleca się, aby promień gięcia nie był mniejszy niż 2 cm (zgodnie z włoskimi wytycznymi CNR-DT 200 R1 / 2013)
Instalacja MapeWrap C UNI-AX z „mokrym systemem”
Kroki operacyjne
1. Przygotuj MapeWrap Primer 1.
2. Zastosuj MapeWrap Primer 1.
3. Przygotuj MapeWrap 11 lub MapeWrap 12.
4. Zastosuj MapeWrap 11 lub MapeWrap 12.
5. Przygotuj MapeWrap 21.
6. Zaimpregnuj tkaninę przy użyciu MapeWrap 21.
7. Umieść tkaninę MapeWrap C UNI-AX.
1. Przygotuj MapeWrap Primer 1
Wymieszaj dwa składniki MapeWrap Primer 1. Wlej składnik B do komponentu A i zmieszaj z wiertarką o niskiej prędkości z mieszadłem, aż uzyskasz całkowicie jednorodną płynną żywicę. Proporcje mieszanki: 3 części wagowe składnika A i 1 część wagowa składnika B. Jeśli stosowane są tylko częściowe ilości, należy odważyć każdy składnik za pomocą precyzyjnych wag elektronicznych (ta procedura musi być również stosowana w przypadku produktów stosowanych później). Użyj całej ilości w opakowaniu, aby wyeliminować błędy dawkowania. Po przygotowaniu MimerWrap Primer 1 pozostaje on w użyciu przez około 90 minut w temperaturze + 23 ° C.
2. Nakładanie podkładu MapeWrap Primer 1
Nałóż równomierną warstwę MapeWrap Primer 1 na czystą i suchą powierzchnię betonu za pomocą wałka lub szczotki. Jeśli podłoże jest bardzo porowate, nałożyć drugą warstwę MapeWrap Primer 1 po całkowitym wchłonięciu pierwszej warstwy. Następnie wygładź powierzchnię za pomocą MapeWrap 11 lub MapeWrap 12, a zaprawa pod spodem jest wciąż „świeża”.
3. Przygotuj MapeWrap 11 lub MapeWrap 12
W zależności od temperatury i czasu pracy wybierz MapeWrap 11 lub MapeWrap 12 (MapeWrap 12 ma dłuższą obrabialność). Wlać składnik B do składnika A i mieszać wiertarką o niskiej prędkości z mieszadłem, aż uzyskasz równomierną szarą pastę. Proporcje mieszania dla obu produktów: 3 części wagowe składnika A i 1 część wagowa składnika B. Po przygotowaniu MapeWrap 11 pozostaje ono w użyciu przez około 40 minut w temperaturze + 23 ° C, podczas gdy MapeWrap 12 pozostaje w użyciu przez około 60 minut.
4. Nałóż MapeWrap 11 lub MapeWrap 12
Na powierzchnie betonowe, które zostały wcześniej obrobione przy pomocy MapeWrap Primer 1 i gdy jest jeszcze „świeży”, nałóż warstwę MapeWrap 11 lub MapeWrap 12 o grubości 1 mm za pomocą pacy zębatej, a następnie wygładź. powierzchnia za pomocą płaskiej pacy do całkowitego usunięcia lekkich niedoskonałości na powierzchni. Użyj tego samego produktu, aby wypełnić i zaokrąglić rogi, aby utworzyć profil o promieniu gięcia nie mniejszym niż 2 cm.
5. Przygotowanie MapeWrap 21
Wlać składnik B do komponentu A i wymieszać z wiertarką o niskiej prędkości z mieszadłem, aż uzyska się całkowicie jednorodną płynną żywicę. Stosunek zmieszania: 4 części wagowe składnika A i 1 część wagowa składnika B. Produkt pozostaje funkcjonalny przez około 40 minut w temperaturze + 23 ° C.
6. Zaimpregnuj
Zaimpregnuj tkaninę przy pomocy MapeWrap 21 ręcznie, wycinając materiał za pomocą nożyczek do pożądanego rozmiaru, i ręcznie impregnujesz tkaninę MapeWrap C UNI-AX, wciskając ją w plastikową koryto wypełnioną 1/3 całkowitej objętości za pomocą MapeWrap 21. Zdejmij materiał z korytka, pozwól mu kapać, a następnie przyciśnij go między dłońmi zabezpieczonymi gumowymi wodoodpornymi rękawicami, aż nadmiar żywicy zostanie całkowicie usunięty, ale bez uszkadzania tkaniny, aby nie uszkodzić włókien węglowych.
Z impregnacją Alternatywnie impregnację można przeprowadzić za pomocą prostego urządzenia wyposażonego w wiadro i serię rolek, które automatycznie nasycają i ociekają tkaninę łatwo i bezpiecznie. To urządzenie jest szczególnie zalecane
kiedy należy przeprowadzić dużą liczbę interwencji na dużych obszarach. Ten system zapewnia równomierny rozkład żywicy na każdą część tkaniny. Natychmiast ułóż tkaninę po jej impregnacji.
7. Umieść materiał MapeWrap C UNI-AX
Upewnij się, że warstwa MapeWrap 11 lub MapeWrap 12 jest nadal „świeża” i natychmiast zastosuj MapeWrap C UNI-AX, upewniając się, że jest ona układana bez zmarszczek. Spłaszczyć materiał, zawsze nosić gumowe rękawice ochronne i przekazać rolkę do MapeWrap pionowo kilkakrotnie włóknom na powierzchni, aby idealnie wniknęła w szpachlę epoksydową MapeWrap 11 lub MapeWrap 12. Przełóż tkaninę Roller dla MapeWrap, aby całkowicie wyeliminować wszelkie pęcherzyki powietrza powstałe podczas aplikacji.
Łączenie Podczas owijania kolumn pasek MapeWrap C UNI-AX musi zachodzić na co najmniej 20 cm przy użyciu tego samego materiału. Tę samą procedurę należy wykonać, gdy kilka pasków musi być połączonych wzdłużnie. Nałożyć na siebie połączenia tkaniny o około 5 cm w kierunku szerokości tkaniny, aby ułatwić dopasowanie. Po ułożeniu i dociśnięciu za pomocą specjalnego wałka, MapeWrap C UNI-AX nie może być przesuwany.
Instalowanie MapeWrap C UNI-AX w „systemie suchym”
Kroki operacyjne
1. Przygotuj podkład MapeWrap 1.
2. Nakładaj MapeWrap Primer 1.
3. Przygotuj MapeWrap 11 lub MapeWrap 12.
4. Zastosuj MapeWrap 11 lub MapeWrap 12.
5. Przygotuj MapeWrap 31.
6. Zaimpregnuj tkaninę za pomocą MapeWrap 31.
7. Umieść tkaninę MapeWrap C UNI-AX.
1. Przygotuj MapeWrap Primer 1
Wymieszaj dwa składniki MapeWrap Primer 1. Wlej składnik B do komponentu A i wymieszaj z wiertarką o niskiej prędkości z mieszadłem, aż uzyskasz całkowicie jednorodną płynną żywicę. Proporcje mieszanki: 3 części wagowe składnika A i 1 część wagowa składnika B. Użyj całej ilości w opakowaniu, aby wyeliminować błędy dawkowania. Jeśli stosowane są tylko częściowe ilości, odważ każdy komponent za pomocą precyzyjnych wag elektronicznych (ta procedura musi być również zastosowana dla produktów zastosowanych później). Po przygotowaniu MimerWrap Primer 1 pozostaje on w użyciu przez około 90 minut w temperaturze + 23 ° C.
2. Nakładanie podkładu MapeWrap Primer 1
Nałóż równomierną warstwę MapeWrap Primer 1 na czystą i suchą powierzchnię betonu za pomocą wałka lub szczotki. Jeśli podłoże jest bardzo porowate, nałożyć drugą warstwę MapeWrap Primer 1 po całkowitym wchłonięciu pierwszej warstwy. Następnie wygładź powierzchnię za pomocą MapeWrap 11 lub MapeWrap 12, a zaprawa pod spodem jest wciąż „świeża”.
3. Przygotuj MapeWrap 11 lub MapeWrap 12
W zależności od temperatury i czasu pracy wybierz MapeWrap 11 lub MapeWrap 12 (MapeWrap 12 ma dłuższą obrabialność). Wlać składnik B do składnika A i mieszać wiertarką o niskiej prędkości z mieszadłem, aż uzyskasz równomierną szarą pastę. Proporcje mieszania dla obu produktów: 3 części wagowe składnika A i 1 część wagowa składnika B. Po przygotowaniu MapeWrap 11, pozostaje on w użyciu przez około 40 minut w temperaturze + 23 ° C, podczas gdy MapeWrap 12 pozostaje funkcjonalny przez około 60 minut .
4. Nałóż MapeWrap 11 lub MapeWrap 12
Na powierzchnie betonowe, które zostały wcześniej obrobione przy pomocy MapeWrap Primer 1 i gdy jest jeszcze „świeży”, nałóż warstwę MapeWrap 11 lub MapeWrap 12 grubości 1 cm za pomocą pacy zębatej, a następnie wygładź nad powierzchnią za pomocą płaskiej pacy do całkowitego usunięcia lekkich niedoskonałości na powierzchni. Użyj tego samego produktu, aby wypełnić i zaokrąglić rogi, aby utworzyć profil o promieniu gięcia nie mniejszym niż 2 cm.
5. Przygotowanie MapeWrap 31
Wlać składnik B do komponentu A i wymieszać wiertarką o niskiej prędkości z mieszadłem, aż uzyska się równomierną żółtą pastę. Proporcje mieszania: 4 części wagowe A i 1 część wagowa składnika B. Produkt pozostaje funkcjonalny przez około 40 minut w temperaturze + 23 ° C.
6. Nałóż pierwszą warstwę MapeWrap 31
Rozprowadź równomiernie pierwszą warstwę MapeWrap 31 około 0,5 mm za pomocą pędzla lub krótkiego włosia na wciąż „świeżym” MapeWrap 11 lub MapeWrap 12.
7. Umieść MapeWrap C UNI-AX
Natychmiast ułóż tkaninę MapeWrap C UNI-AX nad „świeżym” MapeWrap 31, zapewniając brak zmarszczek. Po dokładnym spłaszczeniu (ręce muszą być chronione gumowymi wodoodpornymi rękawicami), nałóż drugą warstwę MapeWrap 31 na MapeWrap C UNI-AX. Przełóż rolkę dla MapeWrap, aby klej mógł całkowicie przeniknąć przez włókna tkaniny. Przepuścić aluminiową rolkę ze ślimakiem, aby całkowicie wyeliminować wszelkie pęcherzyki powietrza powstałe podczas aplikacji.
Łączenie
Podczas owijania kolumn pasek MapeWrap C UNI-AX musi zachodzić na co najmniej 20 cm przy użyciu tego samego materiału. Tę samą procedurę należy wykonać, gdy kilka pasków musi być połączonych wzdłużnie. Nałożyć na siebie połączenia tkaniny o około 5 cm w kierunku szerokości tkaniny, aby ułatwić dopasowanie. Po ułożeniu i dociśnięciu za pomocą specjalnego wałka, MapeWrap C UNI-AX nie może być przesuwany. Instalowanie kilku warstw MapeWrap C UNI-AX, gdy są jeszcze „świeże” (w ciągu 24 godzin) W „mokrym systemie” powtórz następujące kroki:
• Zaimpregnuj materiał przy użyciu MapeWrap 21.
• Umieść tkaninę MapeWrap C UNI-AX. W „systemie suchym”:
• Nałóż pierwszą warstwę MapeWrap 31, umieść tkaninę MapeWrap C UNI-AX.
• Nałóż kolejną warstwę MapeWrap 31.
Uwaga: Jeśli więcej warstw materiału zostanie nałożonych po 24 godzinach, ostatnia utwardzona powłoka musi zostać wyszlifowana.
POKRYCIE OCHRONNE
Pokrycie ochronne może zostać wykonane po utwardzeniu systemu epoksydowego (około 1-2 dni w temperaturze + 23 ° C) za pomocą elastycznej zaprawy cementowej Mapelastic lub elastycznej farby akrylowej Elastocolor Paint. Informacje na temat stosowania tych produktów można znaleźć w odpowiednich kartach technicznych. Wyżej wymienione produkty tworzą skuteczną barierę przed promieniowaniem U.V. Użycie tych produktów jest szczególnie zalecane, gdy konstrukcje są narażone na bezpośrednie działanie promieni słonecznych.
ŚRODKI OSTROŻNOŚCI PRZED I PO ZASTOSOWANIU
- Temperatura stosowania nie może być niższa niż + 5 ° C, a konstrukcja musi być chroniona przed deszczem i pyłem.
- Po nałożeniu temperatura obrabianych powierzchni powinna być utrzymywana powyżej + 5 ° C.
- Chronić przed deszczem przez co najmniej 24 godziny, jeśli minimalna temperatura nie spadnie poniżej + 15 ° C i przez co najmniej 3 dni, jeśli temperatura jest niższa.
Czyszczenie
Ze względu na silną przyczepność opisanych systemów epoksydowych zaleca się pranie narzędzi roboczych za pomocą rozpuszczalników (alkoholu etylowego, toluolu itp.) Przed suszeniem produktów.
PRZECHOWYWANIE
Przechowywać w suchym i osłoniętym miejscu
ŚRODKI OSTROŻNOŚCI I BEZPIECZEŃSTWA
MapeWrap C UNI-AX jest produktem odnoszącym się do aktualnych przepisów europejskich (rozporządzenie 1906/2007 / CE – REACH) nie wymaga przygotowania karty charakterystyki bezpieczeństwa. Podczas użytkowania zaleca się noszenie rękawic i okularów oraz przestrzeganie wymogów bezpieczeństwa obowiązujących w miejscu pracy.
