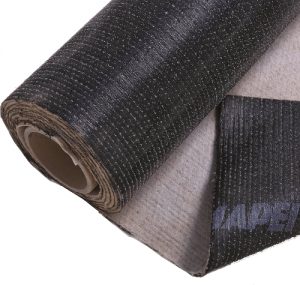

MAPEPROOF PL MAPEI to mata bentonitowa do wykonywania hydroizolacji powierzchni pionowych i poziomych części podziemnych budynków i obiektów budowlanych.

ZAKRES STOSOWANIA

Wykonywanie hydroizolacji w budowach i budowlach o konstrukcji żelbetowej w częściach znajdujących się poniżej poziomu gruntu.

Przykłady zastosowania

Hydroizolacja poziomych i pionowych powierzchni betonowych konstrukcji znajdujących poniżej poziomu terenu, takich jak ściany i płyty fundamentowe, mury oporowe, grodzie, ścianki szczelne berlińskie w obiektach inżynierskich takich jak podziemne parkingi, piwnice, baseny pływackie, przejścia podziemne i tunele.

WŁAŚCIWOŚCI TECHNICZNE

Mapeproof PL jest wykonanym z warstw geowłókniny (barwa jasna) i tkaniny polipropylenowej (barwa ciemna), między którymi umieszczony jest zmielony naturalny sodowy bentonit. Dzięki specjalnej technice igłowania te trzy komponenty połączone są razem a bentonit pozostaje umocowany nawet po procesie hydratacji. Proces igłowania zapewnia również nasycenie bentonitu gdy warstwa włókniny styka się bezpośrednio z mieszanką betonową. Wszystkie te cechy powodują, że Mapeproof PL jest samouszczelniającym się kompozytem, który podczas kontaktu z wodą lub wilgocią pochodzącą z gruntu, przekształca się w żel o doskonałych właściwościach hydroizolacyjnych. Wahania zwierciadła wody gruntowej nie mają negatywnego wpływu na hydroizolację wykonaną z Mapeproof PL. Matę można również układać na ścianach gdyż dzięki odpowiednio gęstemu igłowaniu granulat bentonitowy jest stabilnie i trwale umocowany pomiędzy warstwami włókniny.

DANE TECHNICZNE

Warstwa ochronna dolna: tkanina polipropylenowa, 110 g/m².
Warstwa ochronna górna: włóknina polipropylenowa, 220 g/m².
Warstwa bentonitu: bentonit sodowy.
Ciężar powierzchniowy bentonitu (EN 14196) (wilgotność 12%): 3,5 kg/m².
Współczynnik pęcznienia (ASTM D 5890): 27 ml/2 g.
Współczynnik przepuszczalności (ASTM D 5887): < 3E-11 m/s.
Przebicie statyczne (EN ISO 12236): 1800 N (-50 N).
Wytrzymałość na rozciąganie wzdłużne (EN ISO 10319): > 11 kN/m (-0,5 kN/m).
Wytrzymałość na rozciąganie poprzeczne (EN ISO 10319): > 11 kN/m (-0,5 kN/m).
Wytrzymałość na rozwarstwienie (ASTM D 6496): > 600 N/m.
Przyczepność do betonu (ASTM D 903): > 2,5 N/mm.
Grubość maty (EN 964-1): 4 mm.
Szczelność zakładów: produkt samouszczelniający.
Opakowania: rolki o wymiarach 5 m x 45 mb.

ZALECENIA

• Może być stosowany do głębokości 5 m poniżej zwierciadła wody gruntowej. Nie należy mat układać bezpośrednio w wodzie.
• Konstrukcje z jednorodnego i zagęszczonego betonu poddane obciążeniom statycznym powinny być posadawiane na matach geosyntetycznych.
• Maty geosyntetyczne powinny być stosowane do wykonywania hydroizolacji konstrukcji żelbetowych.
• Na powierzchniach pionowych ścian zewnętrznych, po betonowaniu, jako alternatywa dla hydroizolacji z mat bentonitowych Mapeproof PL może być zastosowany szlam mineralny cementowo-polimerowy Mapelastic, nakładany pacą lub metodą natrysku mechanicznego. Stosując izolację Mapelastic, przed zasypaniem wykopu należy zastosować warstwę ochronną, np. Polyfond Kit Drain.
• Gdy pręty zbrojeniowe przechodzą przez matę Mapeproof miejsca te należy uszczelnić bentonitową pastą Mapeproof Mastic lub szpachlą na bazie granulatu bentonitowego Mapeproof Seal.
• W przypadku uszkodzenia maty Mapeproof miejsce to należy uszczelnić pastą bentonitową pastą Mapeproof Mastic lub szpachlą na bazie granulatu bentonitowego Mapeproof Seal.

WYTYCZNE STOSOWANIA

Przygotowanie podłoża

Powierzchnia, na której ma być rozłożona mata Mapeproof PL powinna być równa i wolna od wypukłości i pustek. Podłoże może być wilgotne ale wolne od zastoisk wody.

Układanie na powierzchniach poziomych

Przy układaniu maty na powierzchniach poziomych wcześniej należy wykonać podkład betonowy dla uzyskania jednorodnej warstwy podkładowej. Pasy maty układać w szyku schodkowym, stosując 10 cm zakład na końcach. Mocowanie maty Mapeproof PL do podłoża wykonać gwoździami z talerzykami plastikowymi Mapeproof CD lub innymi podkładkami, np. papowymi, w rozstawie co około 30 cm i na krawędziach zakładów obwodowych deskowań lub powierzchniach pionowych takich jak grodzie, pale, sąsiednie ściany. Następnie wylać płytę betonową. W przypadku gdy proces betonowania będzie przerywany, przed wykonywaniem kolejnego etapu zaleca się zastosowanie uszczelnienie przerw roboczych profilem bentonitowym Idrostop B25 lub Idrostop Soft. Dla zapewnienia odpowiedniej trwałości beton powinien spełniać wymagania normy PN-EN 206. W celu osiągnięcia wymaganych parametrów betonu, a głównie wskaźnika wodno/cementowego, odpowiedniej ciekłości mieszanki betonowej, urabialności i mechanicznych właściwości proponowane jest zastosowanie domieszek do betonu z grupy Dynamon (szczegółowe informacje znajdują się w Kartach Technicznych poszczególnych produktów i zalecamy kontakt z naszym Działem Technicznym w celu skonsultowania receptury mieszanki betonowej).

Układanie na powierzchniach pionowych (po betonowaniu)

Przy prowadzeniu prac betoniarskich na powierzchniach pionowych, przed wykonywaniem kolejnego etapu zaleca się zastosowanie uszczelnienia przerw roboczych i połączeń ściany i płyty fundamentowej profilem bentonitowym Idrostop B25 lub Idrostop Soft Po wykonaniu betonu zgodnie z normą PN-EN 206, wszystkie powierzchniowe nierówności należy usunąć a gniazda żwirowe wyrównać zaprawami z grupy Mapegrout np. Mapegrout 430. Dla wykonania fasety przy połączeniu ściany i płyty fundamentowej polecamy zaprawę Mapegrout 430, Planitop 400 lub szybkosprawną Lampocem, ewentualnie zaprawy przygotowanej z mieszanki cementu i piasku oraz dodatku emulsji polimerowej Planicrete rozcieńczonej z wodą w proporcji 1 : 3. Rozkładanie mat Mapeproof PL należy rozpocząć od góry zapewniając zakład na szerokość 10 cm. Mocowanie maty Mapeproof PL do podłoża wykonać gwoździami z talerzykami plastikowymi Mapeproof CD lub innymi podkładkami, np. papowymi w rozstawie co około 30 cm. Obsypanie geomembrany powinno być wykonane starannie ze specjalnie dobranego żwiru i gliny, w warstwach odpowiednio zagęszczanych o miąższości 40-50 cm. Szczegóły wykonania hydroizolacji na powierzchniach pionowych (grodzie stalowe, ścianki berlińskie, ściany szczelinowe) opisane zostały w opracowanych przez Zespół Mapei „Wytycznych montażu mat bentonitowych Mapeproof”.

OPAKOWANIA

Dostarczany w rolkach o wymiarach: 5,0 m x 45,0 mb.
