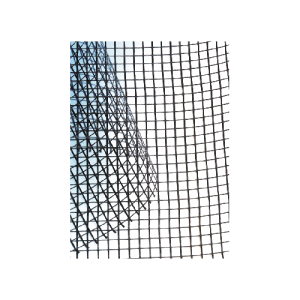

MAPEGRID G 120 MAPEI
MAPEGRID G 120 MAPEI to siatka z impregnowanych włókien szklanych alkaloodpornych, stosowana do wzmacniania konstrukcji murowych.
ZAKRES STOSOWANIA
Zagruntowany, odporna na alkalia siatka z włókna szklanego stosowana w połączeniu z Planitop HDM lub Planitop HDM Maxi (dwuskładnikowa gotowa mieszanka, wysoka ciągliwość, reakcja pucolanowa, wzmocniona włóknami zaprawa cementowa do „wzmocnionego” wzmocnienia strukturalnego podłoży murowych) lub Planitop HDM Restauro (dwupoziomowa) gotowa mieszanka o wysokiej ciągliwości, wzmocniona włóknami, wapno z naturalnej hydrauliki (NHL) i zaprawa na bazie Eco-Pozzolan do „wzmocnionego” wzmocnienia strukturalnego podłoży murarskich) do miejscowego wzmocnienia wzmocnionego elementów murowych w celu poprawy rozkładu naprężeń działających na powierzchnia wzmocnionych elementów.
System może być wykorzystany do zmniejszenia podatności na zakłócenia nietechnicznego bufora i ścianek działowych, które ze względu na swoją wagę i położenie mogą stanowić zagrożenie dla bezpieczeństwa ludzi, w tym w budynkach, które nie są poważnie uszkodzone. Może być również stosowany do systemów zapobiegających zapadaniu się stropów. System jest zgodny z „Wytycznymi Reluis dotyczącymi naprawy i wzmocnienia elementów konstrukcyjnych, ścian buforowych i ścianek działowych” oraz podejściem określonym w wytycznych dotyczących zatwierdzania systemów FRCM (ang. Fiber Reinforced Cementitious Matrix), które podkreślają znaczenie uzyskania zgody na całość wzmocnienie pakietu.
Przykłady zastosowania
- Zlokalizowane strukturalne wzmocnienie ścian licujących, nałożonych na powierzchnię wewnętrzną i / lub zewnętrzną.
- Membrana przeciwzłamaniowa do łączenia krawędzi ścian buforowych, ścianek działowych i gzymsów konstrukcyjnych w elementach z żelbetową ramą (belki, słupy i płyty podłogowe).
- Ochrona pękniętych i uszkodzonych konstrukcji.
- Zabezpieczenie przed zawaleniem na płytach stropowych.
WŁAŚCIWOŚCI TECHNICZNE
MAPEGRID G 120 jest specjalną siatką wykonaną z gruntowanego, odpornego na alkalia materiału A.R. włókna szklane o zawartości tlenku cyrkonu 17% w specjalnym splocie, który po zastosowaniu na wzmocnionym murze zwiększa ogólną ciągliwość i równomierniej rozkłada naprężenia. System doskonale przylega do podłoża, a jego właściwości mechaniczne są takie, że zlokalizowane naprężenia powodują awarie w podłożu, a nie na powierzchni podłoża / układu wzmacniającego.
W przypadku stosowania do wzmacniania konstrukcji żelbetowych (np. Konstrukcji z żelbetową ramą), gdzie wymagane jest silne połączenie pomiędzy elementami drugorzędnymi (przegrody i ścianki działowe) i nośnymi elementami konstrukcyjnymi (belki, słupy itp.) Z trzema Złożyć cel zapobiegania ich zwijania poza płaszczyzną, poprawiając ich interakcję ze strukturą z betonu zbrojonego i ograniczając miejscową awarię, Mapegrid G 120 zapewnia doskonały efekt zaciskania.
ZALETY MAPEGRID G 120
- Doskonała wytrzymałość na rozciąganie.
- Stabilny i odporny na chemiczny atak cementu.
- Odporny na czynniki atmosferyczne.
- Wysoka stabilność wymiarowa.
- Nie rdzewieje.
- Lekki i łatwy w obsłudze.
- Łatwe cięcie i dostosowanie do kształtu podłoża.
- Szybki do zastosowania i uruchomienia.
DANE TECHNICZNE
Typ włókien: typ A.R. włókna szklane.
Waga: 125 g/m².
Wielkość oczek siatki: 12,7 x 12,7 mm.
Wytrzymałość na rozciąganie: 30 kN/m.
Wydłużenie przy zerwaniu: < 3%.
Opakowania: rolki 25 mb x 40 cm.
WYTYCZNE STOSOWANIA
Przygotowanie podłoża
Powierzchnia, na którą ma być nałożony MAPEGRID G 120, musi być przygotowana prawidłowo. Render musi być całkowicie usunięty za pomocą środków mechanicznych lub ręcznych. Ta operacja musi być przeprowadzona aż do podstawowych prac murarskich. Tam, gdzie to konieczne, przy usuwaniu tynku, duże szczeliny muszą być wypełnione nowym kamieniem, cegłami i / lub tufem, który ma właściwości fizyczne jak najbardziej zbliżone do oryginalnych materiałów. Powierzchnię pęknięć należy uszczelnić za pomocą Planitop HDM Maxi. Usuń luźny materiał i kurz i przemyj strukturę wodą. Zwilżyć strukturę, która ma zostać wzmocniona. Nadmiar wody należy pozostawić do odparowania, tak aby naprawiana ściana była nasycona wodą, ale pozostawiono ją z suchą powierzchnią (s.d.s.). Ta operacja może zostać przyspieszona za pomocą sprężonego powietrza.
Zastosowanie systemu wzmacniającego
- Przygotuj Planitop HDM, Planitop HDM Maxi lub Planitop HDM Restauro (patrz odpowiednia karta danych technicznych).
- Nałóż płaską warstwę Planitop HDM, Planitop HDM Maxi lub Planitop HDM Restauro o grubości 4-5 mm za pomocą pacy metalowej. Wypoziomuj powierzchnię ściany, aby utworzyć dostatecznie płaską powierzchnię.
- Po nałożeniu pierwszej warstwy zaprawy, gdy jest jeszcze „mokra”, umieść MAPEGRID G 120 na całej powierzchni i lekko dociśnij płaską pacą wygładzającą tak, aby idealnie przylegała do zaprawy.
- Zastosuj drugą równą warstwę Planitop HDM, Planitop HDM Maxi lub Planitop HDM Restauro na „mokrym” pierwszym (o grubości około 4-5 mm) tak, aby całkowicie pokrył siatkę.
Sąsiednie arkusze MAPEGRID G 120 muszą zachodzić na siebie co najmniej 25 cm w ich podłużnych punktach łączenia. Poprzeczne punkty połączenia muszą zachodzić na siebie co najmniej 10 cm.
OPAKOWANIA
Dostępny w rolkach o szerokości 0,45 m po 25 m, pakowanych w kartonowe pudła.
PRZECHOWYWANIE
Przechowywać w suchym, zadaszonym miejscu.
ŚRODKI OSTROŻNOŚCI I BEZPIECZEŃSTWA
Jest artykułem i odnoszącym się do aktualnych przepisów europejskich (rozporządzenie 1906/2007 / CE – REACH) nie wymaga przygotowania karty charakterystyki bezpieczeństwa. Podczas użytkowania zaleca się noszenie rękawic i okularów oraz przestrzeganie wymogów bezpieczeństwa obowiązujących w miejscu pracy.
