ATLAS 50

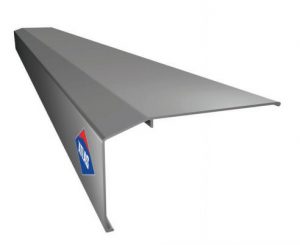

ATLAS 50ATLAS 50 to aluminiowy profil okapowy do balkonów i tarasów. Profile zapewniają skuteczne odprowadzenie wody opadowej z powierzchni balkonów lub innych poziomych elementów budowlanych wykończonych okładzinami ceramicznymi. Umożliwiają utrzymanie szczelności w strefach okapowych – budowa profili użytych w systemie umożliwia ich szczelne połączenie z hydroizolacją i warstwą posadzki.

Najważniejsze cechy Atlas 50

  • odporny na warunki atmosferyczne
  • odporny na uszkodzenia mechaniczne
  • łatwy i szybki w montażu

Główne właściwości Atlas 50

  • elementy systemów do odprowadzania wody
  • odporny na warunki atmosferyczne
  • odporny na uszkodzenia mechaniczne
  • łatwy i szybki w montażu

Główne parametry Atlas 50

  • ciężar profillu  – 750 g/m
  • grubość powłoki poliestrowej – ok. 70μm

Przeznaczenie systemów okapowych

Zapewnienie skutecznego odprowadzenia wody opadowej – z powierzchni balkonów lub innych poziomych elementów budowlanych wykończonych okładzinami ceramicznymi.
Umożliwienie utrzymania szczelności w strefach okapowych – budowa profili użytych w systemie umożliwia ich szczelne połączenie z hydroizolacją i warstwą posadzki.

Rodzaje podłoży – podkłady cementowe oraz inne podłoża posiadające odpowiednią sztywność lub nośność.

Właściwości profilu Atlas 50

Jest łatwy i szybki w montażu.
Posiada długoletnią trwałość – jest odporny na warunki atmosferyczne, korozję, agresywne działanie środowiska, wysokie PH oraz promieniowanie UV.
Produkowany jest w trzech standardowych kolorach – szarym (RAL 7037), brązowym (RAL 8019) i grafitowym (RAL 7024). Istnieje możliwość zamówienia dowolnego koloru z palety RAL.
Możliwość zamówienia narożników o dowolnym kącie lub w kształcie łuku.

Dane techniczne Atlas 50

  • Profile wykończeniowe i akcesoria wykonane są z aluminium pokrytego powłoką poliestrową.
  • Ciężar profili głównych systemu 750 g/m
  • Grubość powłoki poliestrowej ok. 70 μm

Ogólne zasady montażu profili okapowych Atlas 50

Przygotowanie podłoża i profili

Podłoże musi być nośne, równe i wolne od zanieczyszczeń. Podkłady cementowe powinny być związane i wysezonowane. Wzdłuż krawędzi balkonu lub tarasu, na szerokość montowanego profilu (80 mm), podłoże powinno posiadać uskok (obniżenie o około 3 mm), tak aby po montażu profilu, jego powierzchnia licowała się z płaszczyzną podkładu. W tym celu do opakowania dołączony jest szablon ABS, który należy wtopić w wierzchnią warstwę podczas aplikacji podkładu. Po związaniu podkładu należy usunąć szablon ABS. Otrzymujemy w ten sposób gotowy uskok, w który można wmontować profil.
Przed ułożeniem profili należy je dokładnie wymierzyć i przyciąć do wymiarów obrabianej krawędzi.

Montaż elementów systemu Atlas 50

Podłoże (wykonany wcześniej uskok) przeszpachlować hydroizolacją ATLAS WODER DUO, ATLAS WODER S lub ATLAS WODER E. Montaż elementów okapowych należy rozpocząć od NAROŻNIKÓW. Należy zwrócić uwagę, aby końcówki profili na styku ze ścianami budynku nie były zamocowane w sposób sztywny (konieczna jest dylatacja minimum 5 mm). Połączenia: PROFIL GŁÓWNY-NAROŻNIK oraz PROFIL GŁÓWNY-PROFIL GŁÓWNY – wykonać za pomocą ŁĄCZNIKÓW. Połączenia te powinny posiadać przerwę dylatacyjną o szerokości 2 mm. Miejsca te od strony posadzki należy uszczelnić masą trwale elastyczną, np. silikonem ATLAS ARTIS.
Zamontowany profil należy ponownie przeszpachlować hydroizolacją, a następnie wkleić Taśmę izolacyjną ATLAS HYDROBAND 3G. Po około 3 godzinach należy nałożyć drugą warstwę hydroizolacji.

Ważne informacje dodatkowe

  • Do cięcia profili należy używać piły ręcznej lub mechanicznej odpowiedniej do cięcia aluminium. Niedopuszczalne jest używanie do cięcia profili narzędzi powodujących efekt termiczny (nagły wzrost temperatury), np. szlifierki kątowej.
  • Prace montażowe wykonywać w warunkach odpowiednich dla materiałów izolacyjnych i montażowych, zgodnie z kartami technicznymi tych materia-łów. Powierzchnię szpachlowaną chronić przed nadmiernym przesuszeniem i zawilgoceniem.
  • Stosować okulary ochronne. Świeże zabrudzenia profili klejem czyścić wodą, a stwardniałe odpowiednim środkiem czyszczącym, niepowodującym niszczenia powłoki lakierniczej.
  • Profile należy transportować w oryginalnych opakowaniach, w pozycji poziomej, zabezpieczając przed uszkodzeniami mechanicznymi. Przechowywać w pomieszczeniach chroniących przed zabrudzeniami, odkształceniem i zarysowaniem, w kartonach warstwowo (max w 10 warstwach).
  • Wszystkie elementy systemu dostępne są na zamówienie. Czas realizacji: do 14 dni roboczych

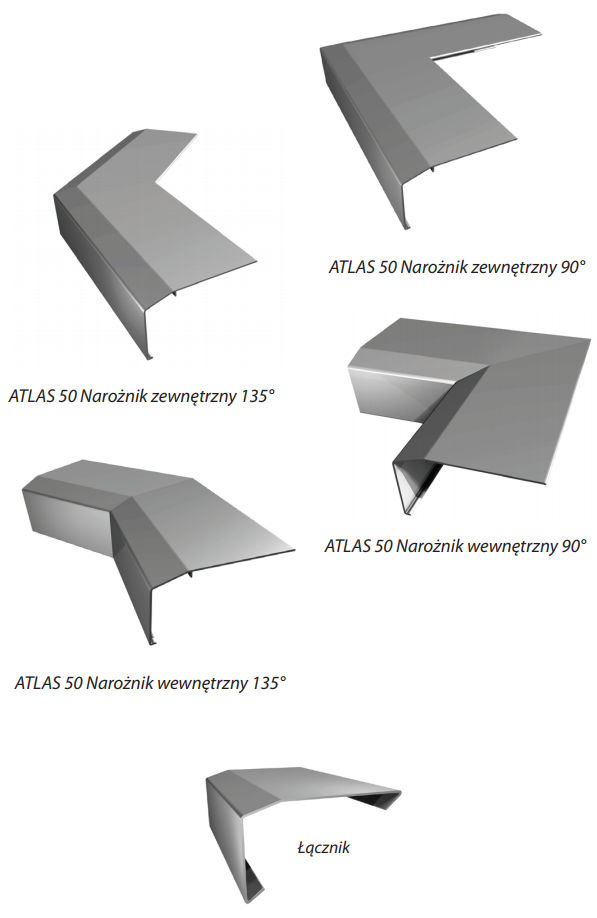

Elementy systemu Atlas 50

  1. Profil Główny brązowy
  2. Profil Główny szary
  3. Profil Główny grafitowy
  4. Narożnik zewnętrzny 90 brązowy
  5. Narożnik zewnętrzny 90 szary
  6. Narożnik zewnętrzny 90 grafitowy
  7. Narożnik wewnętrzny 90 brązowy
  8. Narożnik wewnętrzny 90 szary
  9. Narożnik wewnętrzny 90 grafitowy
  10. Narożnik zewnętrzny 135 brązowy
  11. Narożnik zewnętrzny 135 szary
  12. Narożnik zewnętrzny 135 grafitowy
  13. Narożnik wewnętrzny 135 brązowy
  14. Narożnik wewnętrzny 135 szary
  15. Narożnik wewnętrzny 135 grafitowy
  16. Łącznik brązowy
  17. Łącznik szary
  18. Łącznik grafitowy

Przekrój profiluprzekroj profilu atlas 50

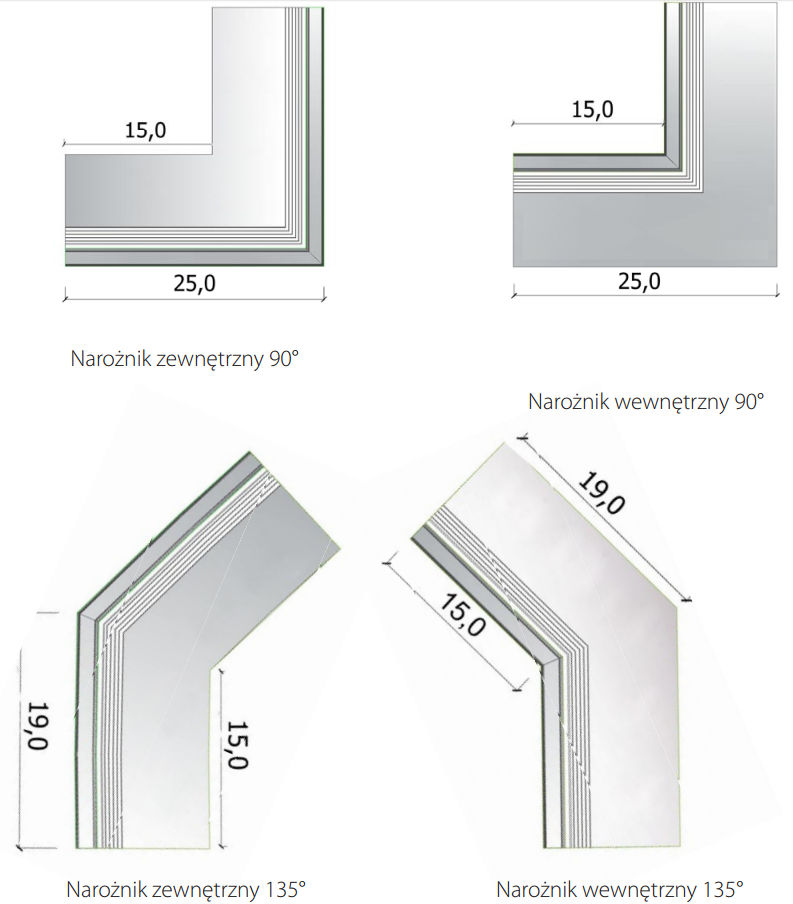

Rzut narożnikanaroznik atlas 50
