ATLAS 100 i 150

ATLAS 100 i 150ATLAS 100 i 150 to aluminiowe profile okapowe do balkonów i tarasów. Profile te zapewniają skuteczne odprowadzenie wody opadowej z powierzchni balkonów lub innych poziomych elementów budowlanych wykończonych okładzinami ceramicznymi. Umożliwiają utrzymanie szczelności w strefach okapowych – budowa profili użytych w systemie umożliwia ich szczelne połączenie z hydroizolacją i warstwą posadzki.

Najważniejsze cechy ATLAS 100 i 150

  • odporny na warunki atmosferyczne
  • odporny na uszkodzenia mechaniczne
  • łatwy i szybki w montażu

Główne właściwości ATLAS 100 i 150

  • elementy systemów do odprowadzania wody
  • odporny na warunki atmosferyczne
  • odporny na uszkodzenia mechaniczne
  • łatwy i szybki w montażu

Główne parametry ATLAS 100 i 150

  • ciężar profillu ATLAS 100 – 610 g/m
  • ciężar profillu ATLAS 150 – 1090 g/m
  • grubość powłoki poliestrowej – ok. 70 μm

Przeznaczenie systemów okapowych ATLAS 100 i 150

Zapewnienie skutecznego odprowadzenia wody opadowej – z powierzchni balkonów lub innych poziomych elementów budowlanych wykończonych okładzinami ceramicznymi.
Umożliwienie utrzymania szczelności w strefach okapowych – budowa profili użytych w systemie umożliwia ich szczelne połączenie z hydroizolacją i warstwą posadzki.
Rodzaje podłoży – podkłady cementowe oraz inne podłoża posiadające odpowiednią sztywność lub nośność.

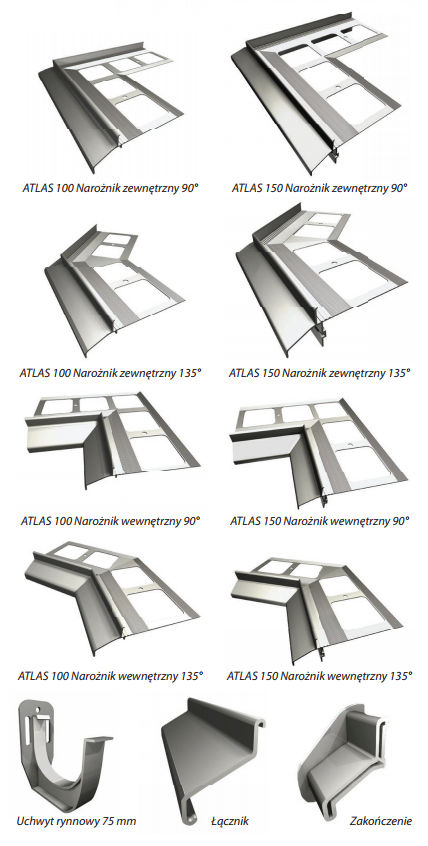

ATLAS 100 i 150 profile

Właściwości profili ATLAS 100 i 150

Posiadają wyprofilowany okapnik, odprowadzający wodę poza powierzchnię ściany.
Możliwość podczepienia rynny – dotyczy tylko systemu ATLAS 150
Posiadają zamocowany sznur dylatacyjny, oddzielający je od warstw wykończeniowych – jest on umieszczony nad otworami odwadniającymi.
Są łatwe i szybkie w montażu.

Posiadają długoletnią trwałość – są odporne na warunki atmosferyczne, korozję, agresywne działanie środowiska, wysokie PH oraz promieniowanie UV. Produkowane są w trzech standardowych kolorach – szarym (RAL 7037), brązowym (RAL 8019) i grafitowym (RAL 7024). Istnieje możliwość zamówienia dowolnego koloru z palety RAL (minimalna ilość zamówienia Profilu Głównego wynosi 10 sztuk). Czas realizacji zamówień niestandardowych wynosi 14 dni roboczych.
Możliwość zamówienia narożników o dowolnym kącie lub w kształcie łuku. Czas realizacji zamówień niestandardowych wynosi 14 dni roboczych.

Dane techniczne ATLAS 100 i 150

Profile wykończeniowe i akcesoria wykonane są z aluminium pokrytego powłoką poliestrową.
Ciężar profili głównych systemu ATLAS 100 610 g/m
Ciężar profili głównych systemu ATLAS 150 1090 g/m
Grubość powłoki poliestrowej ok. 70μm

Ogólne zasady montażu profili okapowych

Przygotowanie podłoża i profili

Podłoże musi być nośne, równe i wolne od zanieczyszczeń. Podkłady cementowe powinny być związane i wysezonowane. Wzdłuż krawędzi balkonu lub tarasu, na szerokość montowanego profilu (80 mm), podłoże powinno posiadać uskok (obniżenie o około 3 mm), tak aby po montażu profilu, jego powierzchnia licowała się z płaszczyzną podkładu. W tym celu do profilu dołączony jest szablon ABS, który należy wtopić w wierzchnią warstwę podczas aplikacji podkładu. Po związaniu podkładu należy usunąć szablon ABS. Otrzymujemy w ten sposób gotowy uskok, w który można wmontować profil. Przed ułożeniem profili należy je dokładnie wymierzyć i przyciąć do wymiarów obrabianej krawędzi.

Montaż elementów systemu ATLAS 100 i 150

Podłoże przeszpachlować hydroizolacją ATLAS WODER DUO, ATLAS WODER S lub ATLAS WODER E. Montaż elementów okapowych należy rozpocząć od NAROŻNIKÓW. Na profil stykający się ze ścianą należy wcześniej nałożyć systemowe ZAKOŃCZENIE. Należy zwrócić uwagę, aby końcówki profili na styku ze ścianami budynku nie były zamocowane w sposób sztywny (konieczna jest dylatacja minimum 5 mm). Połączenia: PROFILI GŁÓWNY-NAROŻNIK oraz PROFIL GŁÓWNY – PROFIL GŁÓWNY, wykonać za pomocą ŁĄCZNIKÓW. Połączenia te powinny posiadać przerwę dylatacyjną o szerokości 1-2 mm. Miejsca te od strony posadzki należy uszczelnić masą trwale elastyczną, np. silikonem ATLAS ARTIS. Zamontowany profil należy ponownie przeszpachlować hydroizolacją, a następ-nie wkleić TAŚMĘ USZCZELNIAJĄCĄ ATLAS lub ATLAS HYDROBAND (pozostawiając niezaklejone otwory odwadniające). Po około 3 godzinach należy nałożyć drugą warstwę hydroizolacji. PROFIL GŁÓWNY i NAROŻNIKI należy obwodowo oddylatować od okładzin, używając właściwych uszczelnień elastycznych, np. silikon ATLAS ARTIS.

Ważne informacje dodatkowe

  • Do cięcia profili należy używać piły ręcznej i mechanicznej odpowiedniej do cięcia aluminium. Dopuszczalne jest używanie pił ręcznych lub mechanicznych przeznaczonych do cięcia aluminium. Niedopuszczalne jest używanie do cięcia profili narzędzi powodujących efekt termiczny (nagły wzrost temperatury), np. szlifierki kątowej.
  • Prace montażowe wykonywać w warunkach odpowiednich dla materiałów izolacyjnych i montażowych, zgodnie z Kartami Technicznymi tych materia-łów. Powierzchnię szpachlowaną chronić przed nadmiernym przesuszeniem i zawilgoceniem.
  • Stosować okulary ochronne. Świeże zabrudzenia profili klejem czyścić wodą, a stwardniałe odpowiednim środkiem czyszczącym, niepowodującym niszczenia powłoki lakierniczej.
  • Profile należy transportować w oryginalnych opakowaniach, w pozycji poziomej, zabezpieczając przed uszkodzeniami mechanicznymi. Przechowywać w pomieszczeniach chroniących przed zabrudzeniami, odkształceniem i zarysowaniem, w kartonach warstwowo (max. w 10 warstwach)

Elementy systemu

  1. Atlas 100 Profil Główny brązowy
    Atlas 150 Profil Główny brązowy
  2. Atlas 100 Profil Główny szary
    Atlas 150 Profil Główny szary
  3. Atlas 100 Profil Główny grafitowy
    Atlas 150 Profil Główny grafitowy
  4. Atlas 100 Narożnik zewnętrzny 90 brązowy
    Atlas 150 Narożnik zewnętrzny 90 brązowy
  5. Atlas 100 Narożnik zewnętrzny 90 szary
    Atlas 150 Narożnik zewnętrzny 90 szary
  6. Atlas 100 Narożnik zewnętrzny 90 grafitowy
    Atlas 150 Narożnik zewnętrzny 90 grafitowy
  7. Atlas 100 Narożnik wewnętrzny 90 brązowy
    Atlas 150 Narożnik wewnętrzny 90 brązowy
  8. Atlas 100 Narożnik wewnętrzny 90 szary
    Atlas 150 Narożnik wewnętrzny 90 szary
  9. Atlas 100 Narożnik wewnętrzny 90 grafitowy
    Atlas 150 Narożnik wewnętrzny 90 grafitowy
  10. Atlas 100 Narożnik zewnętrzny 135 brązowy
    Atlas 150 Narożnik zewnętrzny 135 brązowy
  11. Atlas 100 Narożnik zewnętrzny 135 szary
    Atlas 150 Narożnik zewnętrzny 135 szary
    Atlas 100 Narożnik zewnętrzny 135 grafitowy
    Atlas 150 Narożnik zewnętrzny 135 grafitowy
  12. Atlas 100 Narożnik wewnętrzny 135 brązowy
    Atlas 150 Narożnik wewnętrzny 135 brązowy
  13. Atlas 100 Narożnik wewnętrzny 135 szary
    Atlas 150 Narożnik wewnętrzny 135 szary
  14. Atlas 100 Narożnik wewnętrzny 135 grafitowy
    Atlas 150 Narożnik wewnętrzny 135 grafitowy
  15. Atlas 100 Łącznik brązowy Atlas 150 Łącznik brązowy
    Atlas 100 Łącznik szary Atlas 150 Łącznik szary
  16. Atlas 100 Łącznik grafitowy
    Atlas 150 Łącznik grafitowy
  17. Atlas 100 Zakończenie brązowe
    Atlas 150 Zakończenie brązowe
  18. Atlas 100 Zakończenie szare
    Atlas 150 Zakończenie szare
  19. Atlas 100 Zakończenie grafitowe
    Atlas 150 Zakończenie grafitowe

PrzekrojeATLAS 100 i 150. profile 1

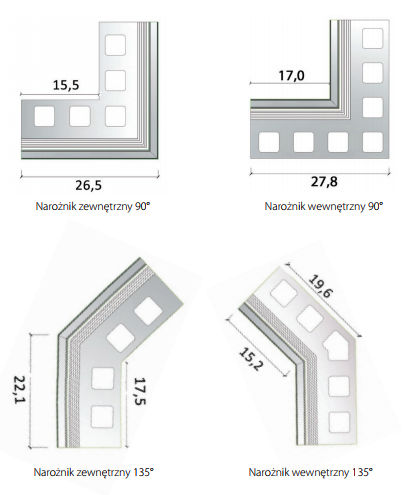

Rzut narożnikaATLAS 100 i 150. profile 2
