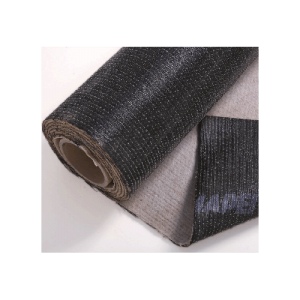

MAPEPROOF LW MAPEI to mata bentonitowa do wykonywania hydroizolacji powierzchni pionowych i poziomych części podziemnych budynków i obiektów budowlanych.

ZAKRES STOSOWANIA

Hydroizolacja konstrukcji betonowych poniżej poziomu gruntu przy poziomie wodnym poniżej 5 m.

Przykłady zastosowania

Hydroizolacja poziomych i pionowych konstrukcji betonowych w środowiskach poniżej poziomu gruntu, poniżej płyt, ścian oporowych, przepon i ścian żołnierskich, na przykład w podziemnych parkingach samochodowych, piwnicach, basenach, przejściach podziemnych i piwnicach.

WŁAŚCIWOŚCI TECHNICZNE

Mapeproof LW składa się z dwóch warstw geowłókniny, które są dziurkowane w celu utworzenia wokół jednolitej warstwy naturalnego bentonitu sodowego. Proces igłowania polega na użyciu tysięcy igieł z zahaczonym czubkiem, które wciskają część włókien górnej warstwy włókniny przez środkową warstwę bentonitu i łączą ją z dolną warstwą nośną z tkaniny geotekstylnej. Dzięki temu specjalnemu mechanicznemu systemowi wzmacniania naturalny bentonit sodowy zawarty w Mapeproof LW pozostaje na swoim miejscu, nawet po uwodnieniu. Proces igłowania gwarantuje również, że nietkany materiał geotekstylny w kontakcie z betonem jest nasycony bentonitem.

Właściwości Mapeproof LW zapewniają, że tworzy on samouszczelniający się kompozyt, który w kontakcie z wilgocią w ziemi tworzy żel o doskonałych właściwościach hydroizolacyjnych.

DANE TECHNICZNE

Warstwa ochronna dolna: tkanina polipropylenowa, 120 g/m².
Warstwa ochronna górna: włóknina polipropylenowa, 220 g/m².
Warstwa bentonitu: bentonit sodowy.
Ciężar powierzchniowy bentonitu (EN 14196)(wilgotność 12%): 4,1 kg/m².
Współczynnik pęcznienia (ASTM D 5890): 27 ml/2 g.
Współczynnik przepuszczalności (ASTM D 5887): < 1E-11 m/s.
Przebicie statyczne (EN ISO 12236): 1800 N (-50 N).
Wytrzymałość na rozciąganie wzdłużne (EN ISO 10319): > 12 kN/m (-0,5 kN/m).
Wytrzymałość na rozciąganie poprzeczne (EN ISO 10319): > 12 kN/m (-0,5 kN/m).
Wytrzymałość na rozwarstwienie (ASTM D 6496): > 385 N/m.
Przyczepność do betonu (ASTM D 903): > 2,7 N/mm.
Grubość maty (EN 964-1): 5 mm.
Szczelność zakładów: produkt samouszczelniający.
Opakowania: arkusze i rolki o wymiarach: 5 m x 40 mb.

ZALECENIA

• Mapeproof LW można stosować tylko na konstrukcjach, w których poziom wody nie przekracza 5 m głębokości.
• Bariera bentonitowa nie może być układana bezpośrednio pod wodą.
• Na bentonitowej barierze należy budować tylko zwarte, jednorodne, betonowe, odpowiednio obliczone konstrukcje.
• Zamiast Mapeproof LW na ścianach oporowych po odlaniu, nałóż Mapelastic Foundation kielnią, wałkiem lub natryskowo w dwóch warstwach o łącznej grubości 2 mm. Następnie, przed wypełnieniem wykopów, należy zastosować ochronną warstwę drenażową w połączeniu z warstwą włókniny, taką jak Polyfond Kit Drain firmy Polyglass SpA.
• Wszystkie cięgna itp., Które przechodzą przez warstwę Mapeproof LW, muszą być uszczelnione pastą do fugowania Mapeproof Mastic.
• Uszkodzone powierzchnie należy naprawić za pomocą pasty do iniekcji Mapeproof Mastic lub zastąpić nową częścią, w zależności od wielkości uszkodzonego obszaru.

WYTYCZNE STOSOWANIA

Przygotowanie podłoża

Powierzchnie, na których nakłada się Mapeproof LW muszą być równe i wolne od dużych wystających obszarów lub zagłębień. Podłoże może być również wilgotne.

Układanie na powierzchniach poziomych

Podczas układania na powierzchniach poziomych odlewać warstwę betonu, aby utworzyć równą powierzchnię, na której zostanie położona bariera bentonitowa. Połóż arkusze Mapeproof LW, przesuwając połączenia i zachodząc na krawędzie o 10 cm. Zamocuj arkusze w miejscu za pomocą gwoździ i podkładek Mapeproof CD w odstępach około 50 cm. Złóż krawędzie Mapeproof LW  nad szalunkami i na pionowych powierzchniach, takich jak membrany, mikropale, sąsiednie cegły, itp. Następnie wylać na żelbet z wystarczającą ochroną, aby wytrzymać podnośnik hydrauliczny. Jeśli odlewanie betonu zostanie przerwane, połączenie konstrukcyjne pomiędzy starym i świeżym betonem musi zostać uszczelnione za pomocą Idrostop B25 lub Idrostop Soft, połączenia bentonityczne lub z Idrostop, hydroakustyczny profil akrylowy. Aby poprawić trwałość, beton użyty do fundamentów należy wybrać zgodnie z normami UNI 11104 (EN 206).

W celu zachowania proporcji wody / cementu wskazanych dla klas ekspozycji zawartych w normie oraz w celu zagwarantowania dobrych właściwości zarówno świeżego, jak i utwardzonego betonu (płynność, utrzymanie obrabialności, dobrą wytrzymałość po średnich i długich okresach itp. ), zalecamy stosowanie domieszek z asortymentu Dynamon (prosimy o zapoznanie się z odpowiednimi arkuszami danych technicznych i kontakt z działem technicznym MAPEI Dział usług w celu zaprojektowania właściwego projektu mieszanki).

Układanie na powierzchniach pionowych (po odlaniu)

Przed wylaniem w pionie wszystkie połączenia konstrukcyjne między ścianami i fundamentami oraz między sąsiednimi ścianami muszą być uszczelnione przy użyciu połączeń Identop B25 lub Idrostop Soft, bentonitowych lub Idrostop, hydroakustycznego profilu akrylowego. Po odlaniu betonu zgodnie z normami UNI 11104 (EN 206), wszystkie szorstkie powierzchnie muszą zostać usunięte, wszelkie rozczesywanie miodu musi zostać wygładzone za pomocą Mapegrout 430 lub Planitop Smooth & Repair R4.

Metalowe podkładki dystansowe należy usunąć, tworząc szczelinę o głębokości 2 cm, którą następnie należy uszczelnić za pomocą Mapegrout 430 lub Planitop Smooth & Repair R4. Jeśli jako elementy dystansowe stosowane są rury z tworzywa sztucznego, należy uszczelnić orurowanie specjalnymi zatyczkami i uszczelnić zaślepki dwuskładnikowym, tiksotropowym klejem epoksydowym Adesilex PG4.

Wykonać gzyms, aby wtopić się w poziome i pionowe powierzchnie w narożniku między ścianami i fundamentami za pomocą Mapegrout 430 lub Planitop Smooth & Repair R4 lub zaprawą wykonaną z piasku i cementu, z domieszką Planicrete w proporcji 1: 3. Następnie połóż rolki Mapeproof LW zaczynając od góry, upewniając się, że arkusze zachodzą na siebie o 10 cm. Arkusze należy następnie zamocować na miejscu za pomocą gwoździ i podkładek Mapeproof CD w odstępach około 30 cm.

Przed wypełnieniem wykopów należy zabezpieczyć arkusz bentonitu, który został właśnie nałożony przez nałożenie materiału wiążącego z przędzy o gramaturze 250 g / m². Otwory i rowy wokół membrany muszą być wypełnione przy użyciu dobrze sortowanego materiału bez kamieni, tworząc dobrze sprasowane, jednorodne warstwy o grubości około 40 do 50 cm.

Układanie na przeponach i ścianach z palikiem (przed odlaniem)

Użyj myjki wysokociśnieniowej, aby zmyć powierzchnię. Gładka powierzchnia i główki cięgien ze wzmocnionym włóknem, kontrolowanym skurczem, odpornym na działanie siarczków, tiksotropowym zaprawą Mapegrout T60, z dodatkiem 0,25% MapRAure SRA. Po stwardnieniu betonu, przymocuj arkusz Mapeproof LW na głowicach cięgien, aby miejscowo wzmocnić warstwę hydroizolacyjną. Następnie zaimpregnuj całą powierzchnię nakładając arkusze Mapeproof LW zaczynając od góry, zachodząc na arkusze o 10 cm. Przymocuj arkusze w miejscu za pomocą gwoździ co 30 cm.

OPAKOWANIA

Dostarczany w dwóch wersjach:
– 2,5 m x 22,5 m ;
– 5 m x 40 m.
