ATLAS M-system 3G łączniki do mocowania płyt: g-k, z materiałów drewnopochodnych, cementowo-włóknowych, typu ALUCOBOND itp. do powierzchni ścian, sufitów, skosów poddaszy. Umożliwia wykonywanie obudów kanałów wentylacyjnych i instalacyjnych, sufitów podwieszanych o zróżnicowanych poziomach, itp. System dedykowany jest zarówno do nowo wykańczanych pomieszczeń, jak i do prac remontowych, szczególnie przy adaptacji strychów i poddaszy na cele użytkowe lub też adaptacji użytkowanych pomieszczeń na inne cele. System rekomendowany jest do montażu PŁYT BUDOWLANYCH ATLAS lub WIM, służących do wykonywania wszelkiego typu obudów, uzupełnień, itp.

Najważniejsze cechy

• łącznik do mocowania płyt G-K itp.
• na ściany, sufity i poddasza
• odsunięcie płyty juz od 1 cm
• do wygłuszania pomieszczeń wełną mineralną

Główne właściwości

• łatwy i szybki w montażu – mocowanie punktowe umożliwia wykonywanie prac przez jedną osobę
• umożliwia minimalne odsunięcie płyty od podłoża już od 1cm
• wygodny i lekki w transporcie – opakowanie waży zaledwie 1,5 kg i zawiera wszystkie niezbędne elementy do wykonania montażu płyt g-k
• bezkolizyjny – w przypadku istniejącego orurowania lub okablowania, daje możliwość szybkiego montażu płyt przy zachowaniu wymaganej stabilności mocowania
• bezodpadowy – nie wymaga docinania ani wynoszenia odpadów

Główne parametry

Płynna regulacja dystansu pomiędzy płytą a podłożem oraz kąta nachylenia płyt poszycia – dystans płyt g-k od podłoża może być dowolnie regulowany, niezależnie od geometrii ścian lub wypraw tynkarskich, w zakresie 10-200 mm, a po zastosowaniu elementów przedłużających w przypadku sufitów nawet do 500 mm.

Przeznaczenie

Łączniki talerzykowe ATLAS M-system 3G służą do:

• mocowania płyt gipsowo-kartonowych, płyt z materiałów drewnopochodnych, cementowo-włóknowych, płyt typu ALUCOBOND itp., do powierzchni ścian, sufitów, skosów poddaszy
• wykonywania obudów kanałów wentylacyjnych i instalacyjnych, sufitów podwieszanych o zróżnicowanych poziomach, itp.

System dedykowany jest zarówno do nowo wykańczanych pomieszczeń, jak i do prac remontowych – szczególnie przy adaptacji strychów i poddaszy na cele użytkowe lub też adaptacji użytkowanych pomieszczeń na inne cele.

System rekomendowany jest do montażu PŁYT BUDOWLANYCH ATLAS lub WIM, służących do wykonywania wszelkiego typu obudów, uzupełnień, itp. – wspólne zastosowanie płyt budowlanych nacinanych oraz łączników M-system 3G umożliwia kształtowanie zabudów obłych, o nietypowych kształtach. Pozwala to na znaczne uproszczenie ich montażu i oszczędność czasu w stosunku do tradycyjnych rozwiązań na bazie stelaży

Łączniki talerzykowe ATLAS M-system 3G z polipropylenowym talerzem montażowym KT 3G 120 PP są przeznaczone do stosowania wewnątrz lub na zewnątrz pomieszczeń, do następujących typów płyt okładzin ściennych i sufitowych, w tym poddaszy:

• płyt gipsowo-kartonowych wg normy PN-EN 520-A1:2012, o grubości 12,5-25,0 mm (tylko w przypadkach zastosowań wewnętrznych),
• płyt drewnopochodnych wg normy PN-EN 13986-A1:2015, o grubości 12,0-25,0 mm,
• płyt włóknisto-cementowych kategorii A, B, C lub D wg normy PN-EN 12467:2013, o grubości 8,0-25,0 mm,
• płyt ALUCOBOND wg Aprobaty Technicznej ITB nr AT-15-4058/2010, o grubości 4,0 lub 6,0 mm.

W skład systemu wchodzą następujące elementy:

• talerze montażowe polipropylenowe 120 PP wraz z elementami mocującymi (śruba) z gwintami metrycznymi M6/M8 lub gwintami do drewna o średnicy 6,5/8,5 mm i długościach 100-250 mm (tablica 2),
• tuleje rozporowe z tworzywa sztucznego o średnicach 8-12 mm,
• pręty gwintowane przedłużające do zastosowań sufitowych z gwintem
  metrycznym M6/M8,
• wkręty stalowe do mocowania płyt do talerzyków łączników o średnicy
  3,5 mm.

Zużycie

Zużycie łączników talerzykowych typu 120 PP w zależności od przyjętego wariantu zabudowy oraz typu pomieszczenia zawiera tablica 7. Rozbieżności w stosunku do wskazań zawartych w przedmiotowej tablicy mogą wynikać np. z zastosowania przy wykonywaniu prac ścinków płyt do uzupełnień fragmentów okładziny.

Opakowania

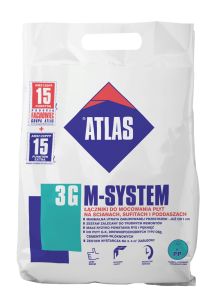

Torebka foliowa zawierająca:

• 21 szt. talerzy montażowych polipropylenowych typu 120 PP
• 21 szt. elementów mocujących (śrub) z gwintem metrycznym lub z gwintem
  do drewna – w zależności od typu podłoża
• 84 szt. wkrętów stalowych do mocowania płyt ø 3,5 x 35 mm,
• 21 szt. tulei rozporowych z tworzywa sztucznego.

Ważne informacje dodatkowe

Każde opakowanie zawiera instrukcję montażu.
Uzupełnienie systemu stanowią:

• gips szpachlowy ATLAS GIPS STONER do szpachlowania złączy płyt gipsowo-kartonowych,
• taśmy zbrojące: papierowa, fizelinowa lub amerykańska,
• gładź gipsowa PLUS GIPSAR,
• emulsja gruntująca ATLAS UNI-GRUNT,
• farby do wnętrz: ATLAS optiFARBA oraz ATLAS proFARBA.
