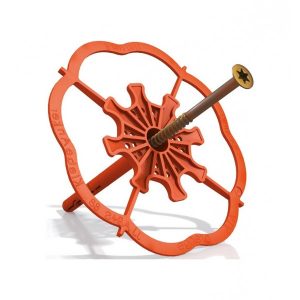

StarTrack Orange BAUMIT
StarTrack Orange BAUMIT to kotwa montażowa, umożliwia dodatkowe mocowanie mechaniczne i stanowi alternatywę dla tradycyjnych łączników mechanicznych.
Właściwości
Łatwa i bezpieczna obróbka przy najwyższej kontroli osadzenia. Mocowanie kotew odbywa się bezpośrednio na podłożu ściennym.
Przeznaczenie
Dodatkowe mocowanie mechaniczne systemów ociepleniowych Baumit open, Baumit StarSystem oraz Baumit ProSystem na ścianach z betonu, cegły pełnej, szczególnie ze szczelinowych pustaków ceramicznych i betonu komórkowego oraz podłoży krytycznych z istniejącym starym tynkiem o max. grubości 40 mm.
Dane techniczne
Średnica trzpienia = średnica wiertła.: 8 mm
Długość trzpienia: 88 mm
Wkrętak: Torx T30
Min. głębokość wywierconego otworu: 95 mm
Kategorie użytkowe: A, B, C, E
Zakres stosowania: beton, cegła pełna, pustak szczelinowy, beton komórkowy *
* głębokość zakotwienia min. 65 mm
Opakowania
Karton 300 szt., paleta / 3.600 szt
Podłoże
Podłoże przygotować zgodnie z wytycznymi Baumit
Określenie ilości kotew
Dla „małych” budynków:
np.: domki jednorodzinne, połówki „bliźniaków” itp. min. 6 kotew na m2 powierzchni oraz w strefie krawędziowej, przy:
- stosunku wysokości budynku do jego szerokości h/b < 1,5 ( max. wysokość 9 m, min. szerokość 6 m )
- dla wszystkich podstawowych prędkości wiatru ( < 28,3 m/s )
- dla kategorii terenu II, III, IV
Pomiar strefy krawędziowej może w tym przypadku zostać pominięty.
Dla pozostałych budynków:
- o wysokości bezwzględnej budynku 10 – 25 m
- stosunek wysokości budynku do jego szerokości h/b < 2,0 ( wysokość 12 m, szerokość 6 m )
- dla wszystkich podstawowych prędkości wiatru ( < 28,3 m/s )
- dla kategorii terenu II, III, IV
zastosowanie mają dane ujęte w Karcie Technicznej
Obróbka
Mocowanie kotwy Baumit StarTrack Orange
Przed osadzeniem kotew należy rozrysować siatkę stosując sznurek tynkarski lub pion Baumit AnkerLot ( długość = 40cm ). Odstęp od zewnętrznej krawędzi budynku lub profilu cokołowego wynosi 10 cm.
Wymiary siatki w zależności od ilości kotew na 1 m2
Ilość kotew | Wymiary siatki (wys. x szer.) |
6 sztuk / m2 | 40 x 40 cm |
8 sztuk / m2 | 40 x 30 cm |
10 sztuk / m2 | 40 x 25 cm |
12 sztuk / m2 | 40 x 20 cm |
Otwory pod kotwy, wiercić wiertłem o średnicy 8 mm. Wiertarki udarowe i młotowiertarki mogą być używane wyłącznie na pełnych materiałach budowlanych. Głębokość otworu montażowego wynika z długości trzpienia poszczególnych kotew StarTrack i należy do niej dodać 10-15 mm.
Baumit StarTrack | Długość trzpienia | Głębokość otworu |
Baumit StarTrack Orange | 88 mm | min. 95 mm |
Montowanie kotew Baumit StarTrack musi odbywać się na nośnym podłożu.
W przypadku ścian z betonem otulającym Baumit StarTrack należy zakotwić w betonie konstrukcyjnym.
Na zakończenie umocować powierzchniowo kotwę Baumit StarTrack w wywierconym i uprzednio oczyszczonym z pyłu otworze.
Baumit StarTrack | Element rozprężny | Narzędzia |
Baumit StarTrack Orange | trzpień stalowy wkręcany | wkrętak Torx T30 |
Klejenie płyt termoizolacyjnych
Zaprawę klejowo-szpachlową Baumit open StarContact, Baumit StarContact White lub Baumit ProContact KlebeSpachtel należy przygotować zgodnie z wytycznymi jej obróbki. Klej nanosić na płytę izolacyjną metodą obwodowo-punktową. Bezpośrednio przed klejeniem płyt izolacyjnych na osadzone w podłożu ściennym kotwy Baumit StarTrack należy za pomocą pacy stalowej nałożyć placki kleju o grubości ok. 20 mm. Na koniec lekko przemieścić płytę.
Uwaga
Ponieważ układanie płyt musi odbywać się metodą „mokre na mokre”, należy uważać, by placki kleju były nanoszone bezpośrednio przed naklejeniem płyty termoizolacyjnej na kotwę Baumit StarTrack. Ilość nanoszonego kleju należy dobrać w taki sposób, by uwzględniając grubość jego warstwy ( ok 1 do 2 cm ) i uzyskać co najmniej 40 % powierzchni styku płyty z podłożem. Wokół krawędzi płyty nanieść pasmo kleju, a pośrodku płyty trzy placki klejowe wielkości dłoni.. Nierówności podłoża do 10 mm mogą być zniwelowane warstwą zaprawy klejowej.
Wskazówki
Montaż kotew przy temperaturze podłoża ≥ +50C.
Oddziaływanie promieni UV na niezabezpieczone kotwy ≤ 6 tygodni
