Typy oznaczeń kabli i przewodów elektrycznych

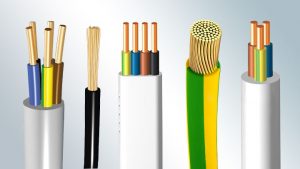

Rodzaje oraz typy oznaczeń kabliNa rynku można znaleźć ogromną ilość różnego rodzaju kabli i przewodów elektrycznych. Każdy z nich charakteryzuje się oczywiście innymi parametrami i przeznaczony jest do określonych zadań. Właściwe dobranie kabla jest gwarancją, że instalacja będzie bezpieczna i nie ulegnie zbyt szybkiemu zużyciu.

Oznaczenie kabli i przewodów elektrycznych ułatwia ich klasyfikację, ale także identyfikowanie przez instalatorów. Dzięki temu można precyzyjnie dobrać określony kabel lub przewód do wymagań danego urządzenia lub instalacji. Oznaczenia zostały wprowadzone zgodnie z normami PN-EN 60445:2010P i PN-EN 60446:2010P.

Typy oznaczeń, a budowa przewodów elektrycznych

Oznaczenie przewodu najczęściej charakteryzuje wiele jego parametrów. Dzięki temu doświadczony instalator od razu wie, z jakim przewodem ma do czynienia i gdzie może go zastosować. Typy oznaczeń zawierają małe i duże litery alfabetu.

Najpierw podawane jest oznaczenie konstrukcji żyły:

  • D – drut;
  • L – linka;
  • L…g – linka giętka.

Jeśli przewód został wykonany z innego materiału niż miedź, przed oznaczeniem konstrukcji żyły może pojawić się informacja:

  • A – aluminium;
  • F – stal.

Przed powyższym oznaczeniem może się jeszcze pojawić oznaczenie powłoki przewodu – Y (powłoka polwinitowa).

Kolejna litera po konstrukcji żyły oznacza materiał, z jakiego została wykonana izolacja:

  • Y – polwinit;
  • G – guma;
  • X – polietylen.

Kolejna literka odnosi się do budowy przewodu:

  • a – powłoka z przędzy bawełnianej;
  • b – izolacja wytrzymuje wysoką temperaturę;
  • c – materiał niepalny;
  • d – zwiększona grubość izolacji;
  • p – przewód płaski;
  • u – przewód uzbrojony;
  • n – przewód wyposażony w linkę nośną.

Oznaczenie literowe pomaga także określić przeznaczenie danego przewodu:

  • ak – przewód akumulatorowy;
  • t – wtynkowy;
  • w – przewód wysokiego napięcia;
  • jo – przewód jezdny okrągły;
  • jp – przewód jezdny profilowy.

To najważniejsze cechy, jakie określają oznaczenia literowe. A jak to wygląda w praktyce?

Typy oznaczeń kabli i przewodów – przykłady

DY

Przewód miedziany, złożony z jednego drutu i posiadający izolację z polwinitu. Gdyby pojawiło się tu oznaczenie Yc zamiast Y, oznaczałoby to izolację odporną na ciepło. Tego rodzaju przewody sprawdzają się w suchych pomieszczeniach. Można układać przewody DY w rurach zarówno na tynku, jak i pod tynkiem. Za ich pomocą podłączymy urządzenia oświetleniowe, sterownicze itp.

LgY

Przewód miedziany wielodrutowy, giętki, posiadający izolację z polwinitu zwykłego. Można go w związku z tym stosować w rurach instalacyjnych, w zamkniętych układach oraz do wykonania połączeń w urządzeniach elektroenergetycznych.

YDY

Przewód miedziany jednodrutowy, posiadający izolację z polwinitu zwykłego oraz powłokę z tego samego materiału. Taki przewód sprawdzi się zarówno w pomieszczeniach suchych, jak i wilgotnych. Można go układać na tynku i pod tynkiem.

YDYp (ŻO)

Miedziany przewód jednodrutowy, który posiada powłokę i izolację z poliwinitu zwykłego. To przewód płaski, który dodatkowo został wyposażony w żyłę ochronną (ŻO) w kolorze żółto-zielonym. Taki przewód można bez problemu stosować zarówno w pomieszczeniu suchym, jak i mokrym, układa się go pod i na tynku.

YDYt

Miedziany przewód jednodrutowy, który posiada powłokę i izolację z poliwinitu, wtynkowy. Przewód przede wszystkim do stosowania wewnątrz pomieszczeń suchych i mokrych, na i pod tynkiem. Do mocowania tego przewodu można używać gwoździ.

OMY i OMYp

Miedziany przewód oponowy, mieszkaniowy w izolacji i oponie polwinitowej. Pierwszy z nich to wersja okrągła, drugi – płaska. Takie przewody można układać w domach i biurach, także w pomieszczeniach wilgotnych. Za jego pomocą można podłączać urządzenia AGD (np. pralka, chłodziarka itp.). Stosuje się go zatem wszędzie tam, gdzie nie ma niebezpieczeństwa zetknięcia się z gorącymi elementami. Ponadto nie można go stosować na zewnątrz.

OWY

Przewód oponowy, ale tym razem warsztatowy, miedziany, posiadający oponę i izolację z poliwinitu, okrągły. Za jego pomocą można zasilać przenośne urządzenia, również grzejne. Należy jednak uważać, aby przewód nie stykał się z gorącymi elementami.

YKY i YAKY

Obydwie wersje to kable elektroenergetyczne. Pierwszy z nich jest kablem miedzianym o powłoce i izolacji polwinitowej drugi natomiast różni się tym, że jest kablem aluminiowym. Tego rodzaju kable układa się bezpośrednio w ziemi, np. podpinając dom do sieci elektroenergetycznej.

AsXSn

Samonośny przewód elektroenergetyczny. Żyły zostały wykonane z aluminium, natomiast instalacja jest z polietylenu usieciowanego. Warto zwrócić uwagę na literkę „n”, która oznacza, że ten przewód jest odporny na działanie ognia. Co więcej, tego rodzaju przewody wykorzystuje się do zasilania różnych urządzeń elektrycznych drogą napowietrzną.

Oznaczenie napięcia znamionowego

Oprócz wyżej wymienionych symboli, na przewodach stosuje się także oznaczenie napięcia znamionowego. Ponadto informuje ono, jaki maksymalny poziom napięcia dany przewód jest w stanie wytrzymać. Podawana jest tam wartość skutecznego napięcia między żyłą przewodu a jego żyłą ochronną (U0) i wartość skutecznego napięcia między dwoma żyłami fazowymi przewodu (U). Przyjmuje to następujący schemat: U0/U (np. 100/100 V). W rezultacie symbolom wymienionym wyżej i dotyczących budowy przewodu towarzyszą także oznaczenia na temat napięcia znamionowego.

Oznaczenie przewodów wg norm zharmonizowanych

Obecnie stosowane są również nowe oznaczenia przewodów według norm zharmonizowanych, co wynika z dyrektywy LVD 73/23 EEC Unii Europejskiej. Obejmuje ona zatem przewody i kable o napięciu znamionowym od 50 do 1000 V (prąd przemienny) i od 75 do 1500 V (prąd stały).

Poniżej przedstawiamy unijne odpowiedniki polskich oznaczeń najbardziej popularnych przewodów.

Polskie oznaczenia Oznaczenia według dyrektywy
LVD 73/23 EEC UE
DY 300/500V H05 V-U
DY 450/750V H07 V-U
LgY 300/500V H05 V-K
LgY 450/750V H07 V-K
OMY 300/300V H03 VV-F
OMYp 300/300V H03 VVH2-F
OWY 300/500V H05 VV-F
OWYp 300/500V H05 VVH2-F
OW 300/500V H05 RR-F
OPd 450/750V H07 RN-F
SMYp 300/300V H03 VH-H
YDYżo 300/500V NYM-J
YDY 300/500 NYM-O
YKYżo 0,6/1kV NYY-J
YKY 0,6/1kV NYY-O
YAKY 0,6/1kV NAYY-O
YAKYżo 0,6/1kV NAYY-J
AsXSn 0,6/1kV NFA2X
