Montaż PŁYTY BRODZIKOWEJ

Montaż PŁYTY BRODZIKOWEJJak prawidłowo wykonać montaż PŁYTY BRODZIKOWEJ?
Jakie materiały zastosować?

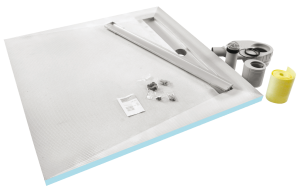

Z czego składa się syfon? Jakie są elementy płyty brodzikowej?

Nowoczesne brodziki posadzkowe przeznaczone są do stosowania w kabinach prysznicowych i natryskach oraz innych miejscach odpływu wody licujących się z posadzką. Doskonale sprawdzają się w łazienkach czy pokojach kąpielowych. Ich zastosowanie pozwala na uzyskanie efektu większej przestrzeni oraz zapewnia swobodę w aranżacji łazienki i innych miejsc, w których mogą być zabudowane.

Brak barier oraz wysoka wytrzymałość na nacisk sprawiają, że brodziki doskonale nadają się do zastosowania w prysznicach lub natryskach przystosowanych do potrzeb osób starszych lub/i poruszających się na wózkach inwalidzkich.

Technologia wykonania

 PRZYGOTOWANIE PODŁOŻA

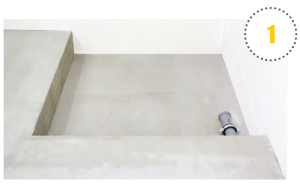

W miejscu montażu brodzika wykonać w wylewce betonowej otwór na głębokość 4 lub 6 cm w formacie odpowiadającym kształtowi i wymiarom brodzika. Jeżeli decyzja o zainstalowaniu brodzika zapadła jeszcze na etapie projektowania, podczas wykonywania posadzki cementowej mamy możliwość pozostawienia przestrzeni niewypełnionej betonem, w miejscu, w którym brodzik ma być zamontowany (1).

Wyprowadzona rura odpływowa powinna znajdować się poniżej poziomu posadzki na takiej wysokości, aby po podłączeniu do  syfonu posiadała nadal spadek w kierunku instalacji odpływowej.

Montaż PŁYTY BRODZIKOWEJ MONTAŻ SYFONU

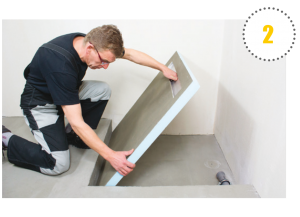

Płytę brodzikową umieścić w miejscu przewidzianego zainstalowania, sprawdzając dopasowanie wybrania w posadzce do wymiarów płyty i dokonując ewentualnej korekty (2).

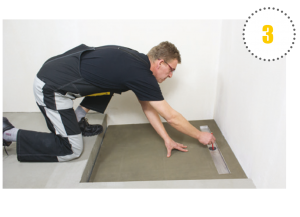

Następnie przez otwór odpływowy w płycie brodzikowej oznaczyć na podłożu miejsce wyjścia króćca, którym odpływ jest zakończonMontaż PŁYTY BRODZIKOWEJ y – jest to wystający od spodu płyty, metalowy element długości ok. 5 cm, którym płyta brodzikowa łączy się z syfonem ( 3).

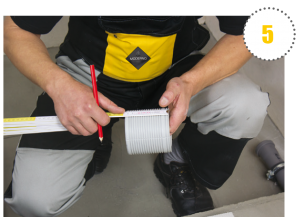

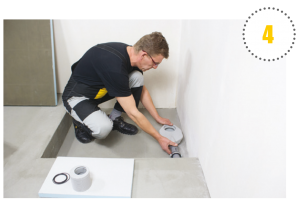

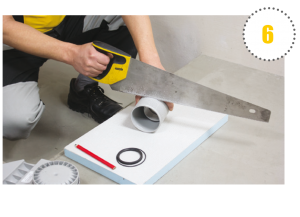

W miejscu oznaczenia umieścić syfon, w taki sposób, aby otwór w górnej jego części znajdował się dokładnie w jednej osi z króćcem Montaż PŁYTY BRODZIKOWEJi aby elementy te bez przeszkód mogły się łączyć (4). Górna część syfonu jest jednocześnie elementem dystansowym, regulującym wysokość syfonu względem płyty brodzikowej i powierzchni posadzki. Dopasowuje się ją poprzez przycięcie jej piłką na odpowiednią wysokość (5–6).

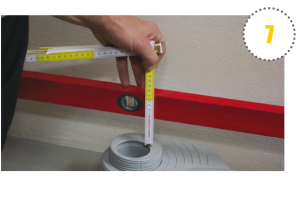

Montaż PŁYTY BRODZIKOWEJNajwyższy punkt syfonu powinien znajdować się 4 lub 6 cm poniżej poziomu posadzki, w zależności od grubości stosowanego brodzika (7).

Kolejnym krokiem jest podłączenie syfonu do rury odpływowej. Aby zapobiec przesuwaniu się syfonu, należy ustabilizować go na podłożu Montaż PŁYTY BRODZIKOWEJzaprawą montażową.

Po osadzeniu syfonu sprawdzić jeszcze raz, czy króciec odpływowy płyty brodzikowej znajduje się w jednej osi z otworem w elemencie dystansowym syfonu oraz czy jest możliwe ich bezproblemowe połączenie.

Montaż PŁYTY BRODZIKOWEJ

Próbę połączenia wykonujemy BEZ zamontowanego w  otworze pierścienia samouszczelniającego. Pierścień możemy umieścić w otworze dopiero po upewnieniu się, że elementy do siebie pasują. Najlepiej zrobić to bezpośrednio przed montażem końcowym.Montaż PŁYTY BRODZIKOWEJ

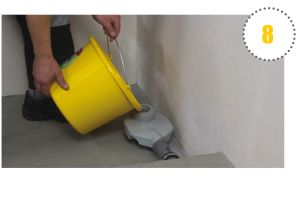

Przeprowadzić próbę szczelności syfonu, napełniając go wodą (8).

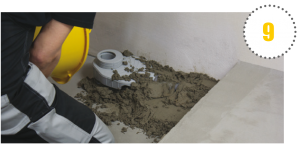

Po sprawdzeniu dopasowania poszczególnych elementów oraz dokonanej próbie szczelności uzupełnić zaprawą cementową do wysokości 4 lub 6 cm (w zależności od grubości stosowanego brodzika) poniżej poziomu posadzki, tak, aby była widoczna tylko górna powierzchnia elementu dystansowego syfonu (9).

MONTAŻ PŁYTY BRODZIKOWEJ

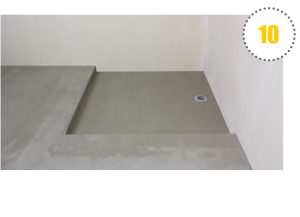

Montaż PŁYTY BRODZIKOWEJDo montażu płyty brodzikowej możemy przystąpić po wyschnięciu i związaniu uzupełniającej zaprawy cementowej (10).

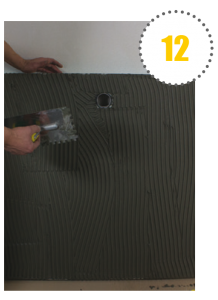

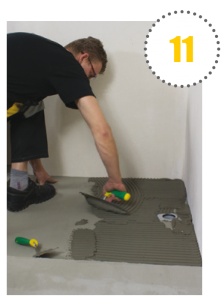

Elastyczną zaprawę klejącą (np. wiM flex lub wiM superflex s1) nanieść cało powierzchniowo na spodnią część płyty oraz na wykonane wcześniej uzupełnienie we wnęce. Zwrócić uwagę, aby Montaż PŁYTY BRODZIKOWEJzaprawa klejowa całkowicie wypełniła przestrzeń między płytą a podłożem (11-12).Montaż PŁYTY BRODZIKOWEJ

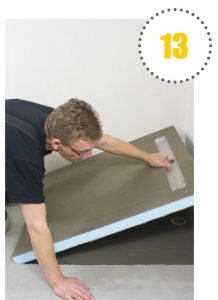

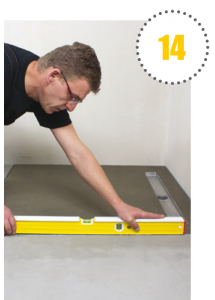

Umieścić płytę w wybraniu tak, by króciec odpływowy wsunął się w otwór z uszczelką w nasadzie elementu dystansowego syfonu. Dociśnij płytę i wypoziomować (13-14).

Montaż PŁYTY BRODZIKOWEJW celu ułatwienia montażu króciec odpływowy oraz uszczelkę w syfonie pokryć wcześniej pastą monterską. Montaż PŁYTY BRODZIKOWEJ

Po wypoziomowaniu płyty należy uszczelnić miejsce jej połączenia z pozostałą częścią posadzki.

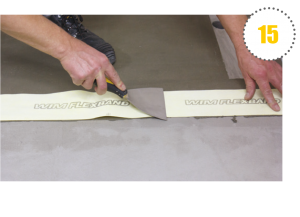

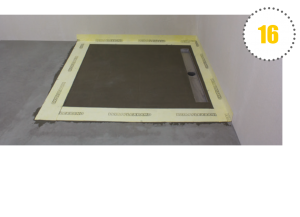

Uszczelnienie wykonuje się specjalną taśmą uszczelniającą (np. wim flex band). Przykleja się ją do podłoża za pomocą np. wiM flex lub wiM superflex s1 (15-16).

Montaż PŁYTY BRODZIKOWEJ Montaż PŁYTY BRODZIKOWEJ

MONTAŻ OKŁADZINY CERAMICZNEJ

Płytki montować na elastycznej zaprawie klejącej wiM fLeX, wiM suPerfLeX s1 lub wiM diaMond fLeX s2 (zalecana szczególnie do montażu mozaiki szklanej).

Zaprawę klejącą nanosić na płytę brodzikową jednolitą grubością warstwy.

Przy układaniu płytek respektować załamania płyty ułatwiające dopasowanie płytek do wytyczonych spadków.
